Рукав для газовой сварки — сварочный рукав класса I по ГОСТ 9356-75: по нему горючий газ идёт от редуктора к горелке или резаку. Класс I рассчитан на ацетилен, пропан и бутан, рабочее давление 0,63 МПа, наружный слой красный — газовую линию не спутать с синей кислородной. В разделе два внутренних диаметра: 6,3 и 9 мм. Раздел входит в каталог рукавов и шлангов.
6,3 или 9 мм
Диаметр подбирают под ниппели редуктора и аппарата. 6,3 мм — стандарт для ручной сварки и резки: этот размер стоит на большинстве горелок и резаков. 9 мм берут для мощных аппаратов и длинных линий. Оба рукава одного класса и на одно давление, различаются только сечением.
Две позиции раздела
| Внутренний диаметр | Рабочее давление | Класс по ГОСТ 9356-75 | Артикул |
|---|---|---|---|
| 6,3 мм | 0,63 МПа | I (горючий газ) | 5300 |

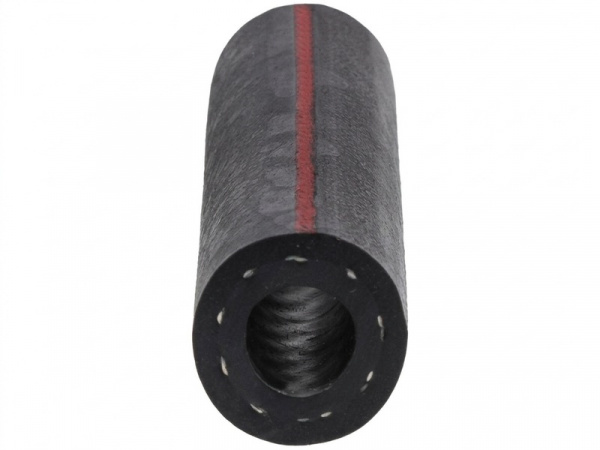

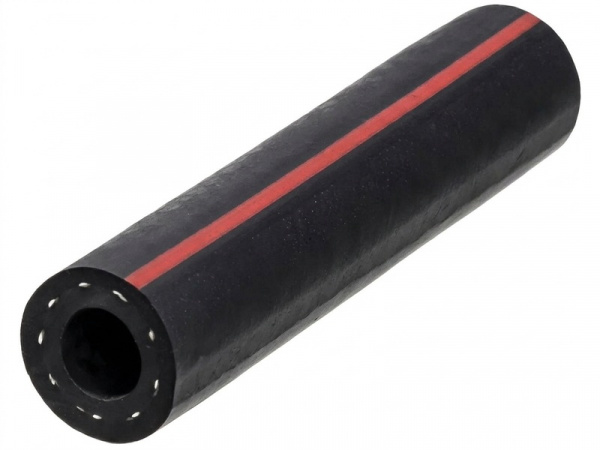

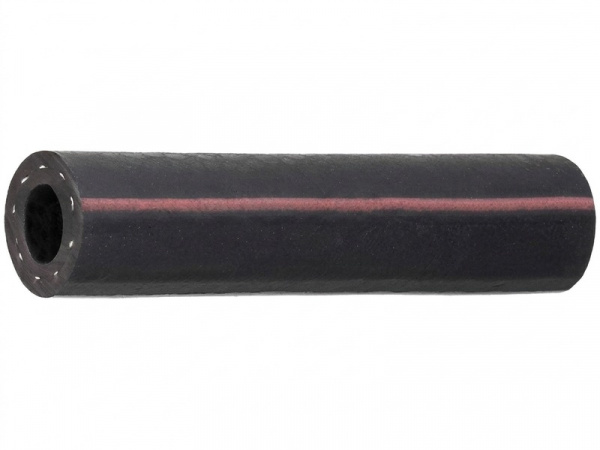

| 9 мм | 0,63 МПа | I (горючий газ) | 5301 |
Как собрать и обслуживать газовую линию
- На посту нужны два рукава разных классов: красный класса I на горючий газ и синий класса III на кислород.
- Рукава сажают на ниппели и затягивают хомутами: стык на проволоке или изоленте давление не держит.
- Перед работой рукав осматривают по всей длине: трещины, вздутия и потёртости до каркаса — повод заменить его.
- Рукав не протягивают под колёсами и не перебрасывают через острые кромки — каркас перетирается изнутри незаметно.
Кислородная половина поста — кислородные рукава; для топлива и масел — шланги маслобензостойкие.
Вопросы и ответы
Средой, давлением и цветом: класс I рассчитан на горючий газ и 0,63 МПа, наружный слой красный; кислородный — класс III на 2,0 МПа, синий. Использовать один рукав на обе линии нельзя.
Да. Класс I по ГОСТ 9356-75 — это как раз рукава для ацетилена, пропана и бутана, поэтому один и тот же рукав работает и на ацетиленовом, и на пропановом посту.
Рабочее давление рукава — около 6 атмосфер. Для горючего газа этого с запасом достаточно: до горелки он идёт после редуктора под гораздо меньшим давлением.
Нет. У сварочного рукава свой каркас и внутренний слой под конкретный газ; обычный шланг на такую среду не рассчитан.
