Ролики, направляющие, держатели, узлы сдвижной крыши — на них боковые шторы и верх тентованного полуприцепа либо шторника перемещаются вдоль кузова. От состояния этих деталей зависит, насколько легко тент открывается при погрузке сбоку, сверху. В разделе собраны ролики одинарные, двойные, вариант с ободом под профиль Edscha, рельсы длиной 4 м с держателями и оцинкованным профилем, а также перекладина и рамка сдвижной крыши Edscha.
Ролики для сдвижного тента и крыши

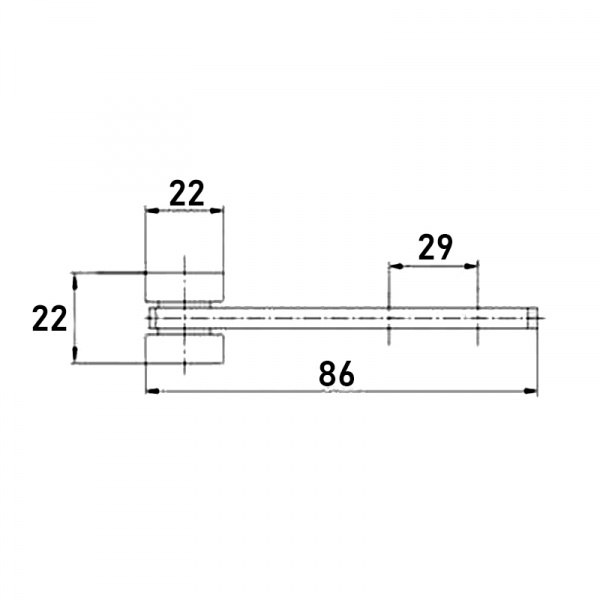

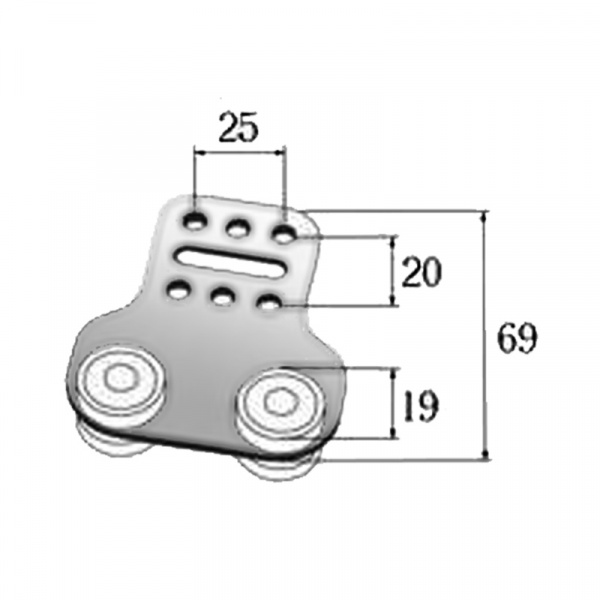

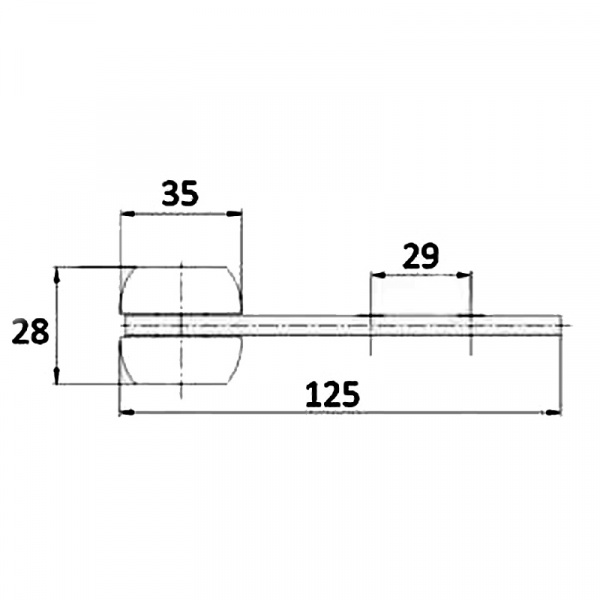

Это расходная деталь: колесо ходит по рельсу, изнашивается, начинает заедать. В каталоге одинарные (арт. 47.00., 48.00.), двойной (арт. 47.10.), вариант 20042 под свою направляющую, а также одинарный с ободом для профиля Edscha (арт. 57.10.03). Как правило, одинарные ставят на боковые шторы, двойные — там, где нагрузка выше и каретке нужна устойчивость.
Направляющие и крепёж

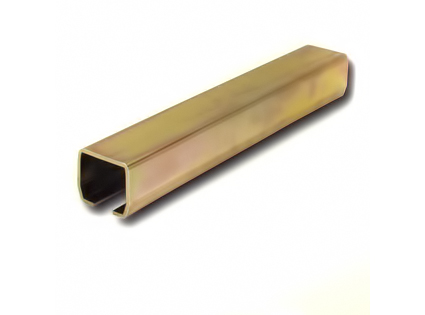

Рельс длиной 4 м под ролик 20042 (арт. 20043) и рельс для сдвижной стойки той же длины (арт. 23400) задают путь кареткам штор, стойкам. Оцинкованный профиль (арт. 55.25) с держателем (арт. 55.25.5) нужны при сборке либо замене рельса на кузове.
Сдвижная крыша Edscha
Для систем Edscha в разделе есть перекладина (арт. 81200) и рамка (арт. 81100) — узлы, которые чаще всего меняют после повреждения при погрузке краном или сверху. Профиль от налива с боковым и верхним замком (длина 14 м) находится в разделе уплотнительный профиль.
Что к чему подходит
| Узел | Позиции в разделе | Примечание |
|---|---|---|
| Ролики боковых штор | Одинарный 47.00., 48.00.; двойной 47.10. | Подбираются под профиль направляющей |
| Ролик под профиль Edscha | Одинарный с ободом 57.10.03 | Для направляющих Edscha |
| Ролик и направляющая 20042/20043 | Ролик 20042, направляющая 4 м 20043 | Парные позиции |
| Сдвижная стойка | Направляющая 4 м 23400 | Рельс для стойки |
| Монтаж рельса | Профиль оцинкованный 55.25, держатель 55.25.5 | Крепление направляющей к кузову |
| Сдвижная крыша Edscha | Перекладина 81200, рамка 81100 | Ремонт крыши |
Как выбрать комплектующие
- Начните с рельса: колесо должно совпадать с его профилем — под 20043 берут 20042, под Edscha — вариант с ободом 57.10.03.
- Одинарный или двойной выбирайте по штатной каретке: тип меняют на такой же, чтобы штора шла ровно.
- Считайте количество по числу точек подвеса, изношенные с одной стороны меняйте разом — иначе полотно перекосит.
- Рельсы по 4 м стыкуют вдоль кузова; для крепления нужны держатели, оцинкованный профиль.
- Для крыши Edscha сверьте по рамке, перекладине, что система совпадает с установленной на полуприцепе.
Остальная тентовая фурнитура: общий раздел, скобы, эспандер, трос тента, стропа, люверсы, расходные элементы.
Вопросы и ответы
Ролик подбирают под профиль направляющей: для рельса 20043 — ролик 20042, для профиля Edscha — ролик с ободом 57.10.03, для стандартных направляющих боковых штор — одинарные 47.00., 48.00. и двойной 47.10.
Из рамки и перекладин, на которые натянут тент, роликов, которые катятся по направляющим вдоль верхней кромки бортов, и уплотнительного профиля от налива по краю крыши. В разделе есть перекладина и рамка Edscha, ролики и направляющие.
У двойного два колеса на одной каретке: он держит большую нагрузку и меньше перекашивается на стыках направляющих. Одинарный легче и подходит для обычных боковых штор.
Да, направляющая для сдвижной стойки длиной 4 м (арт. 23400) — рельс, по которому перемещаются сдвижные стойки шторника при боковой погрузке.
